Pergola bioclimatique Pergolux : Tutoriel de montage et avis

Vous rêvez de prolonger vos soirées d'été et de créer un nouvel espace de vie sur votre terrasse ? L'installation d'une pergola bioclimatique est la solution idéale. À travers ce tutoriel imagé, nous allons parcourir les étapes clés du montage d'une pergola adossée de la marque Pergolux, en nous basant sur une installation réelle.

Création des bases supports des pieds de la pergola bioclimatique

Vous installez une pergola adossée (type Pergolux) mais votre terrasse ne s'étend pas jusqu'à l'emplacement des poteaux extérieurs ? Pas de panique. Au lieu de couler une dalle complète, voici une méthode efficace pour créer des plots de fondation en béton parfaitement ajustés et de niveau.

Voici les étapes pas-à-pas basées sur notre réalisation.

1. La préparation du kit d'ancrage "maison"

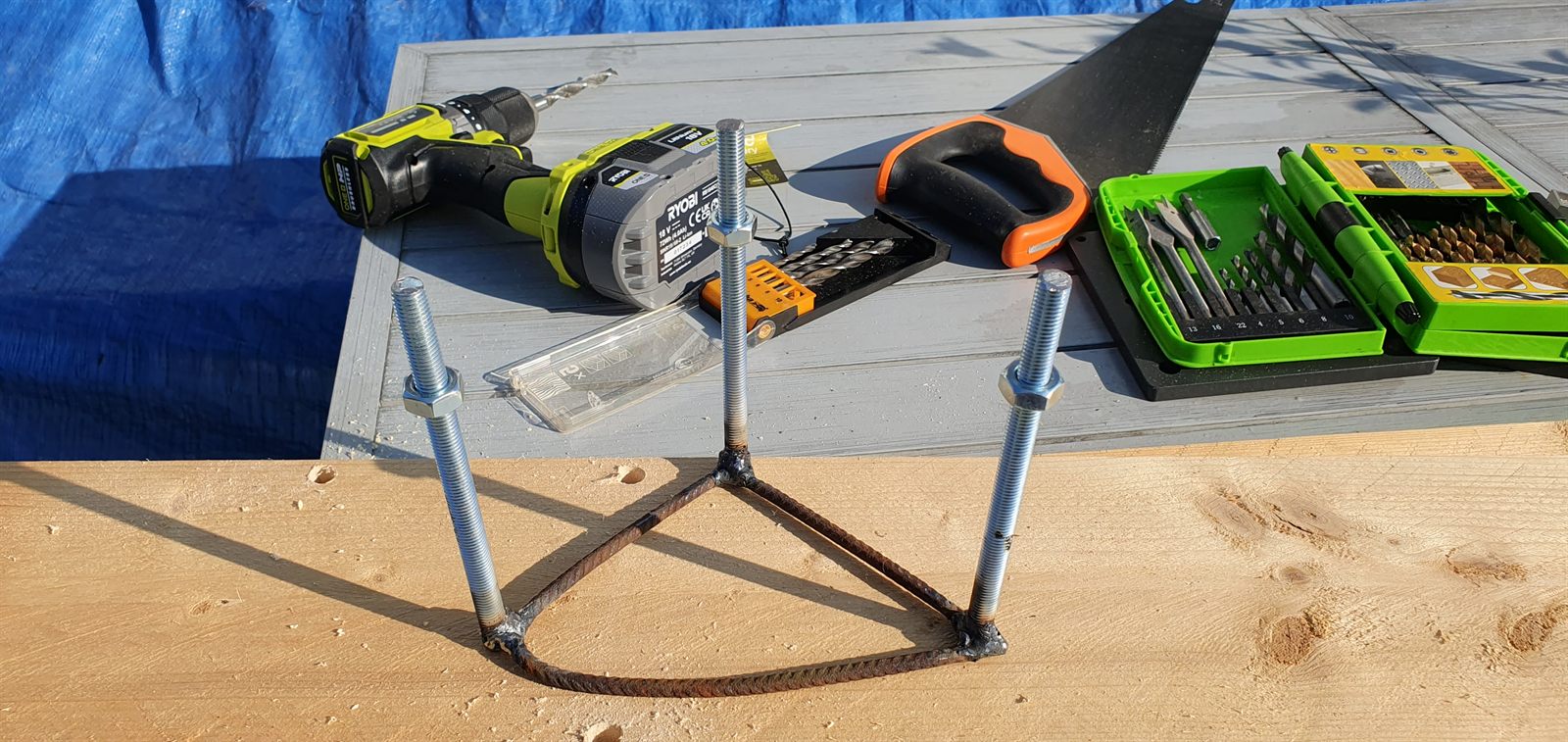

Le secret de cette installation réside dans la création d'une cage d'armature sur mesure. Plutôt que de sceller de simples tiges, nous avons soudé des tiges filetées sur une structure triangulaire en fer à béton.

Réalisation du support de pieds de pergola

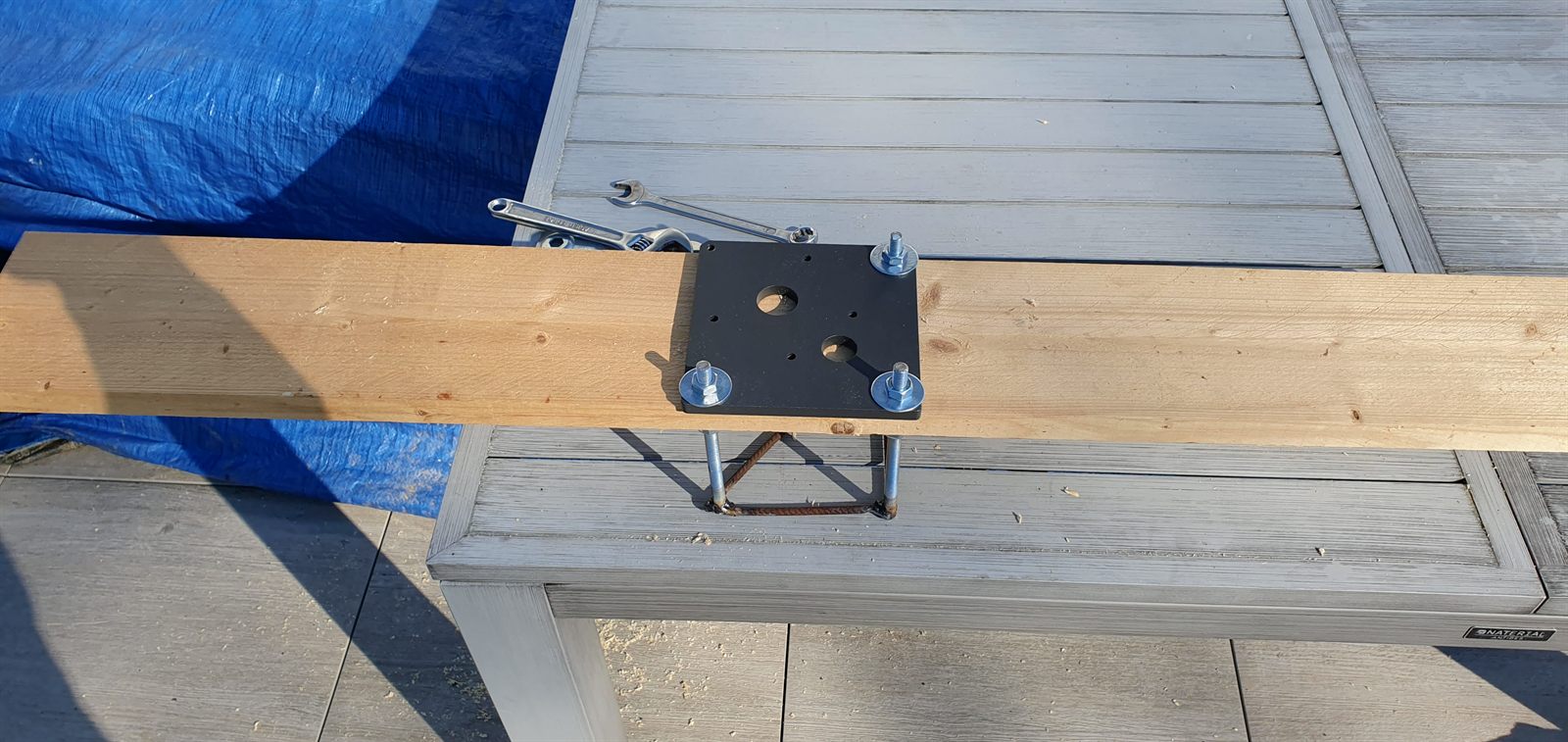

Le gabarit : Pour s'assurer que les tiges soient parfaitement alignées avec les trous de la platine de la pergola, nous utilisons une planche en bois comme gabarit. Percez la planche exactement selon l'entraxe de la platine métallique.

L'assemblage : Fixez la platine noire (fournie avec la pergola) sur le dessus de la planche et vissez-la aux tiges filetées qui pendent en dessous. Cela maintiendra l'armature en suspension et parfaitement droite pendant la prise du béton.

2. Préparation des blocs de coffrage (Boisseaux)

Pour le corps de la fondation, nous utilisons des boisseaux en béton creux.

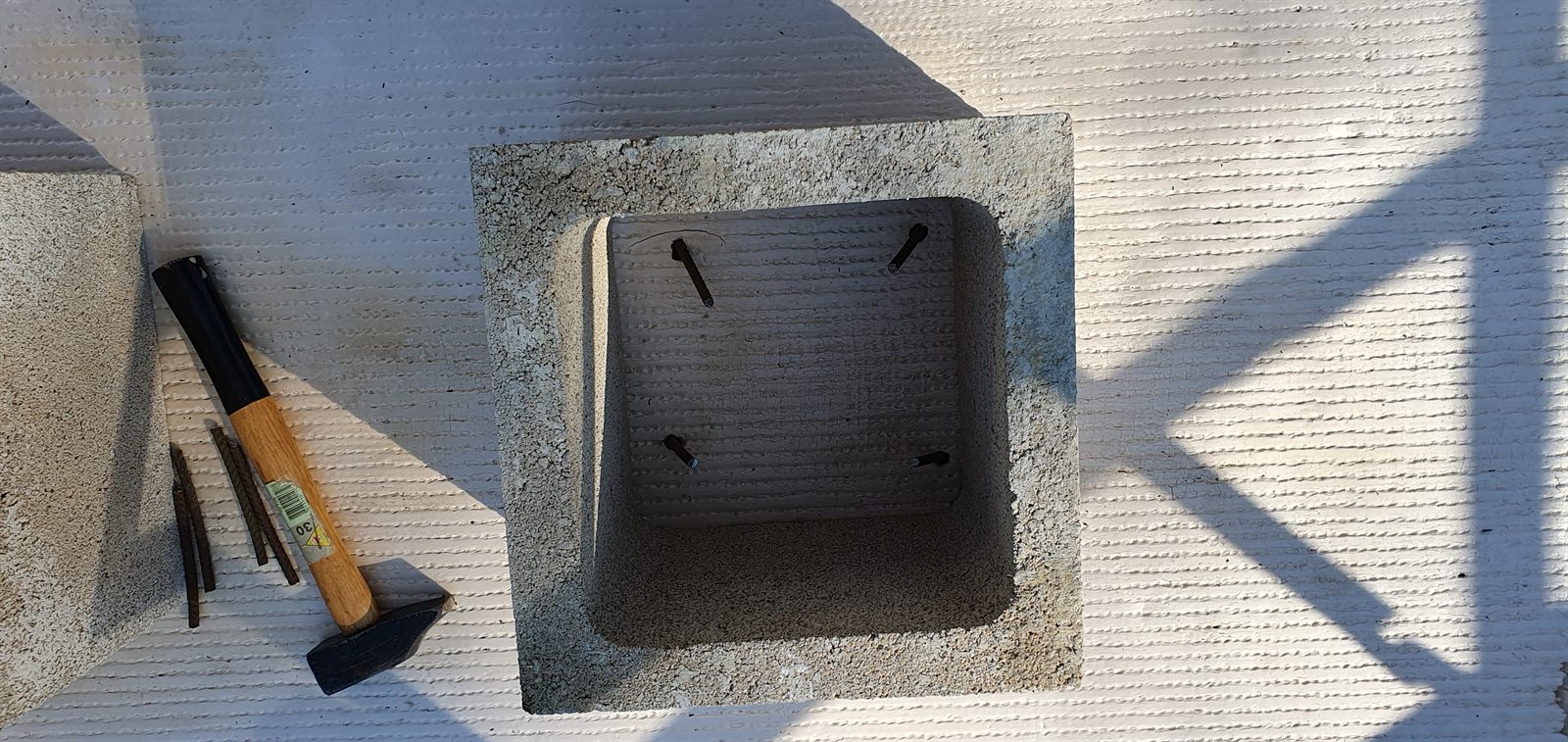

Astuce de pro : Pour que le béton coulé adhère parfaitement aux parois lisses du boisseau, n'hésitez pas à planter quelques clous ou fixations à l'intérieur du bloc avant de couler. Cela armera le béton et solidarisera le tout.

3. Le coulage des plots

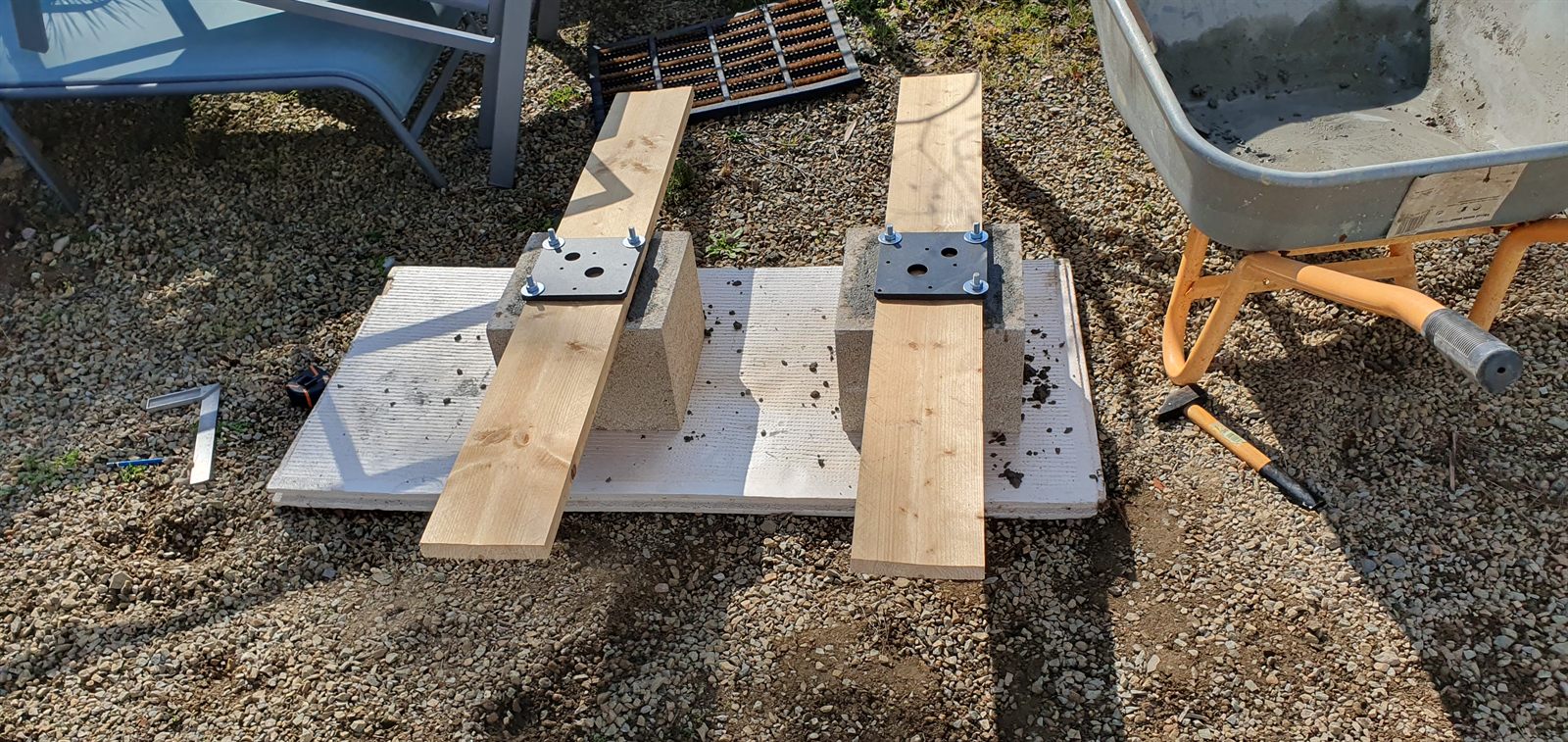

C'est ici que le gabarit en bois prend tout son sens.

Positionnez le montage (planche + platine + armature) au-dessus du boisseau vide.

Remplissez le boisseau de béton. La planche permet de maintenir les tiges filetées immergées dans le béton frais sans qu'elles ne s'enfoncent ou ne bougent.

Laissez sécher le temps nécessaire pour que le bloc devienne un plot de fondation monolithique.

4. Mise en place et mise à niveau

Une fois les plots secs (ou pendant la phase de positionnement si vous coulez en place), il faut creuser les trous à l'emplacement exact des futurs poteaux.

Placez le bloc dans le trou.
L'étape cruciale : Utilisez la planche en bois (qui est toujours solidaire du bloc via les écrous) comme support pour votre niveau à bulle.

La longueur de la planche permet de prendre appui sur la terrasse existante pour s'assurer que le nouveau plot est parfaitement à la même hauteur que votre sol fini. C'est essentiel pour une pergola adossée.

5. Finalisation

Une fois le plot calé et le béton parfaitement sec :

Dévissez les écrous et retirez la planche de bois.

Vous vous retrouvez avec un plot en béton propre, dont sortent trois tiges filetées prêtes à l'emploi.

Vérifiez que les filetages sont propres et prêts à accueillir la structure.

Résultat final

Il ne vous reste plus qu'à fixer les poteaux de votre pergola Pergolux directement sur ces ancrages ultra-solides. Cette méthode garantit une stabilité maximale et une précision millimétrique par rapport à votre terrasse existante.

Tutoriel : Installation Pas-à-Pas de votre Pergola Bioclimatique Pergolux

1. Préparation et fixation murale

La première étape, et sans doute la plus critique, est la préparation du support. Pour une pergola adossée, tout commence par le mur de la maison.

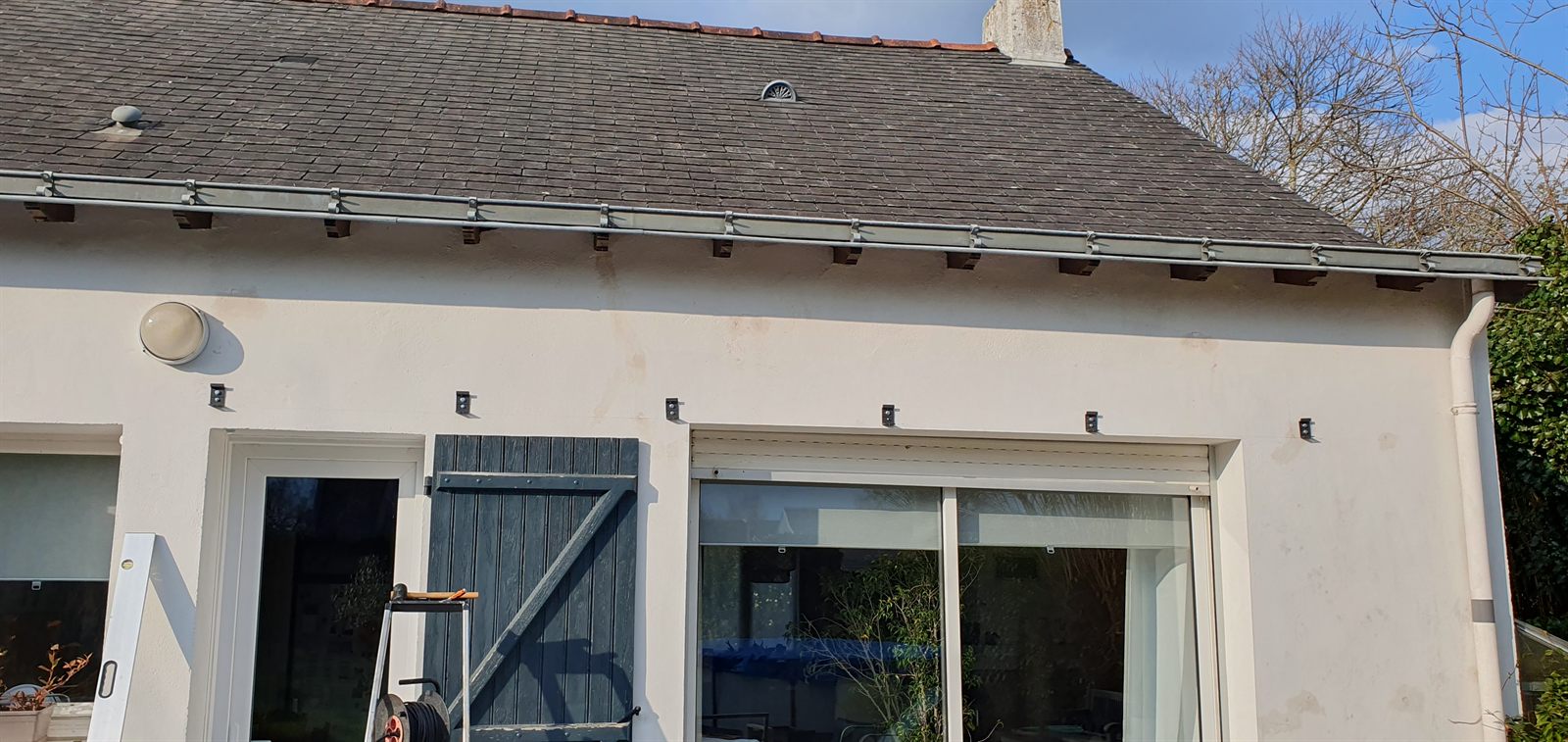

Pose des équerres : Il faut d'abord fixer solidement les supports métalliques au mur, au-dessus de vos baies vitrées. Assurez-vous qu'ils soient parfaitement alignés et de niveau.

Installation de la poutre murale : Une fois les équerres en place, on vient y fixer la poutre de support principale (le profilé mural noir). C'est elle qui fera le lien entre la maison et la structure de la pergola.

2. Préparation des fondations et des poteaux

Pendant que la partie murale est prête, il faut s'occuper de l'ancrage au sol. La stabilité de l'ouvrage en dépend.

Positionnement : Il est crucial de bien mesurer l'emplacement des poteaux. Sur ce chantier, on utilise des chevrons et un niveau à bulle de grande taille pour s'assurer que l'équerrage par rapport à la façade est parfait avant de fixer quoi que ce soit.

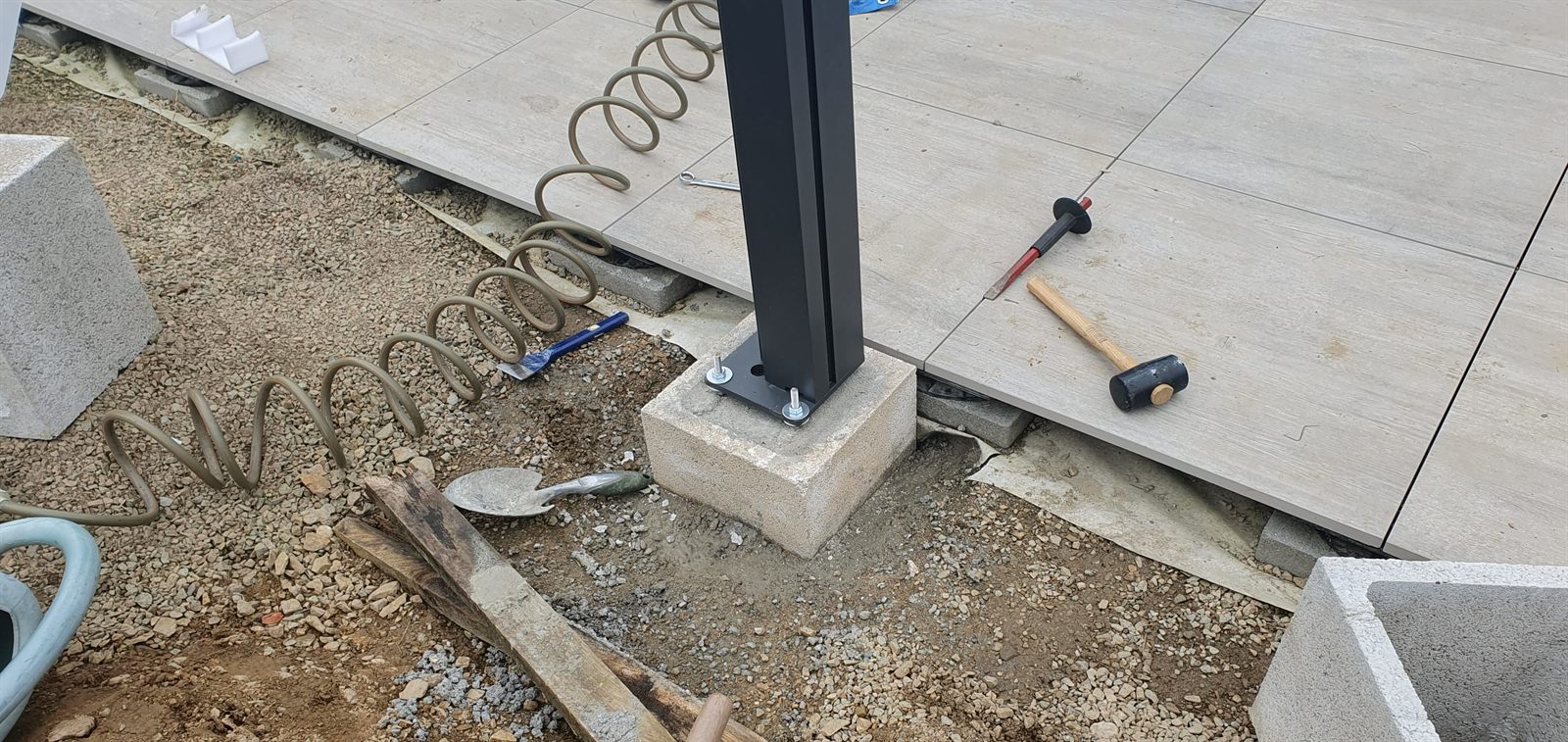

Ancrage : Ici, les poteaux ne sont pas fixés directement sur le carrelage, mais sur des plots en béton dédiés, situés en bordure de terrasse. La platine du pied de poteau est boulonnée solidement dans le béton.
- Outils repérés : Pour cette étape, munissez-vous d'une clé à molette pour les boulons, d'un marteau et éventuellement d'un burin pour ajuster le niveau du plot en béton.

3. Assemblage de la structure (Le cadre)

Une fois les points d'ancrage (mur et sol) prêts, le montage du "squelette" peut commencer.

Montage des poutres : On connecte la poutre murale aux poteaux via les poutres latérales. On voit ici la structure prendre forme : le poteau soutient l'angle avant, et la poutre latérale relie le tout au mur.

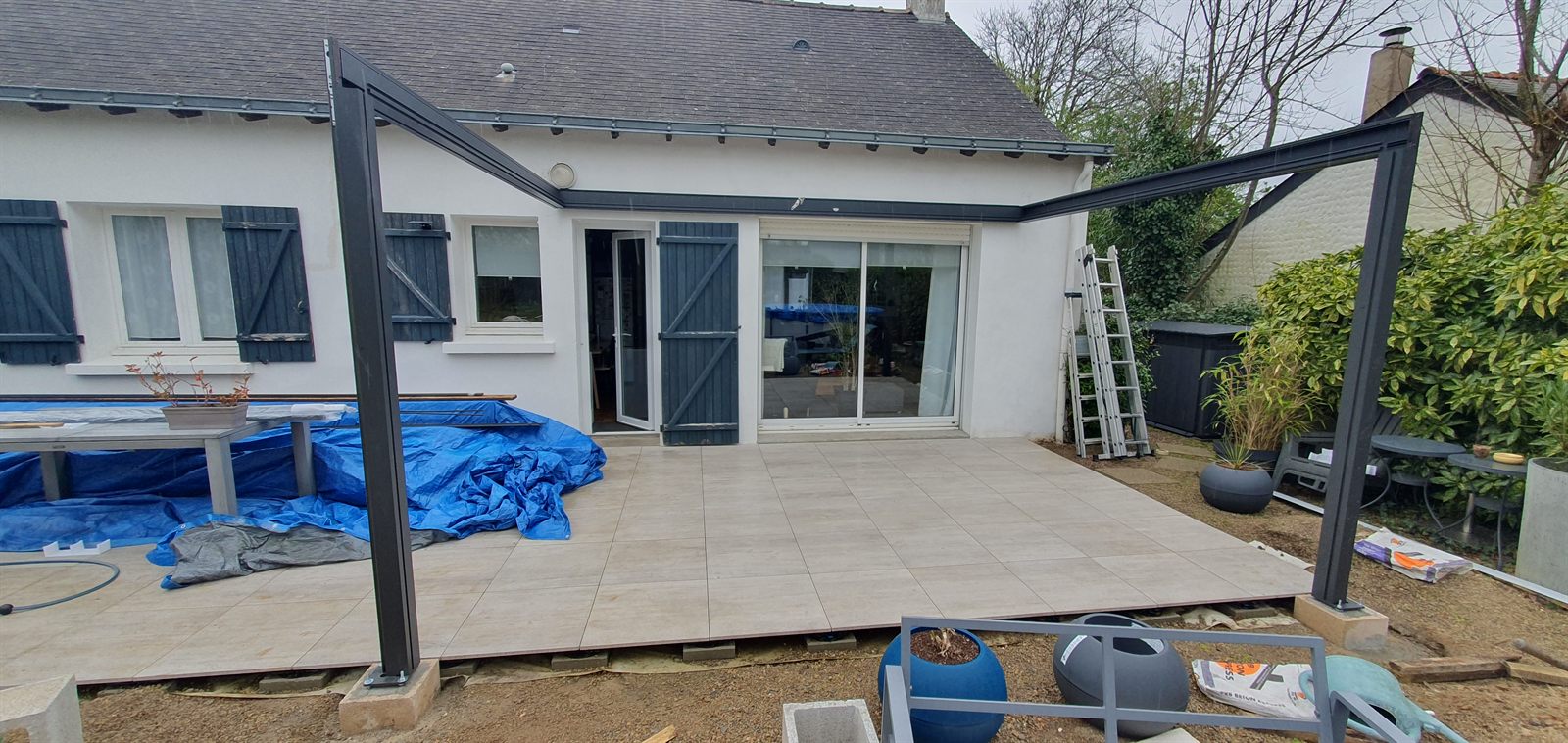

Finalisation du cadre : Une fois les deux poteaux avants installés et toutes les poutres connectées, vous obtenez un cadre rectangulaire noir rigide et stable.

On distingue clairement le logo "Pergolux" sur le profilé avant, signe que la structure est prête à recevoir le toit.

4. Installation des lames orientables

C'est l'étape qui transforme le cadre en véritable pergola bioclimatique.

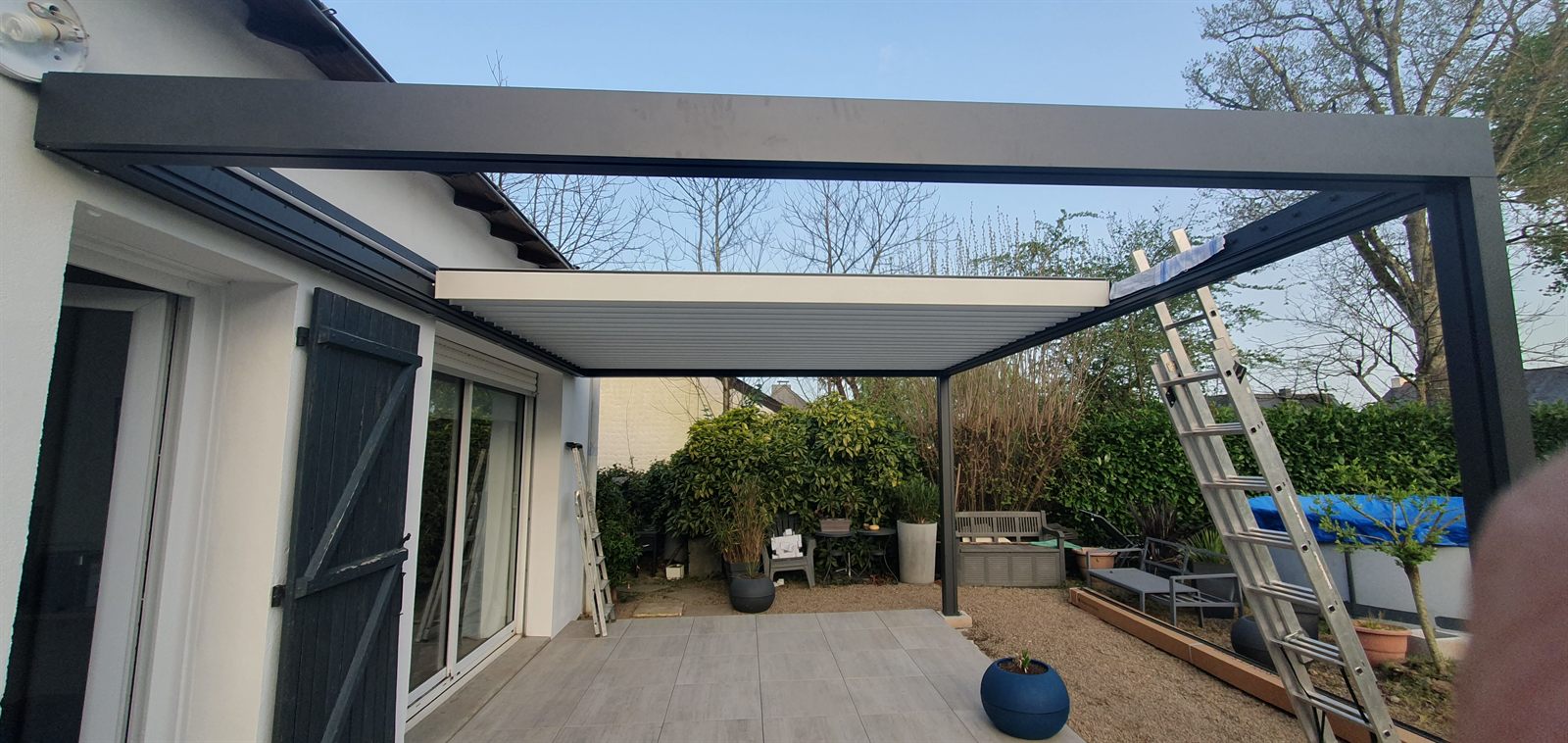

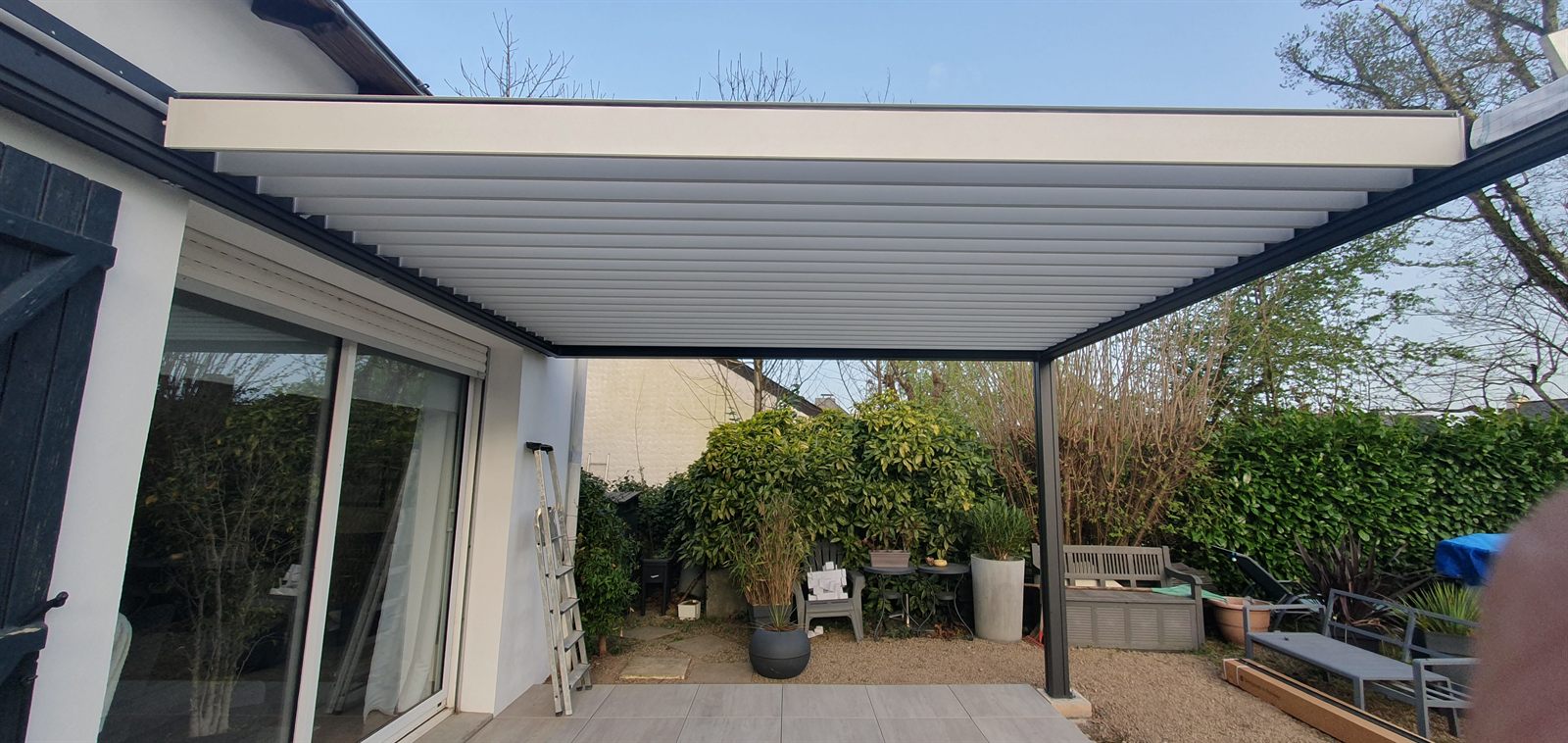

Mise en place : Les lames (ici de couleur blanche pour contraster avec la structure noire) s'insèrent une par une dans les encoches prévues sur les poutres latérales.

Remplissage : Continuez jusqu'à couvrir toute la surface. Le mélange noir et blanc apporte une touche très moderne et lumineuse à l'ensemble.

5. Résultat final et utilisation

Votre pergola est montée ! Il ne reste plus qu'à tester le mécanisme et à aménager l'espace.

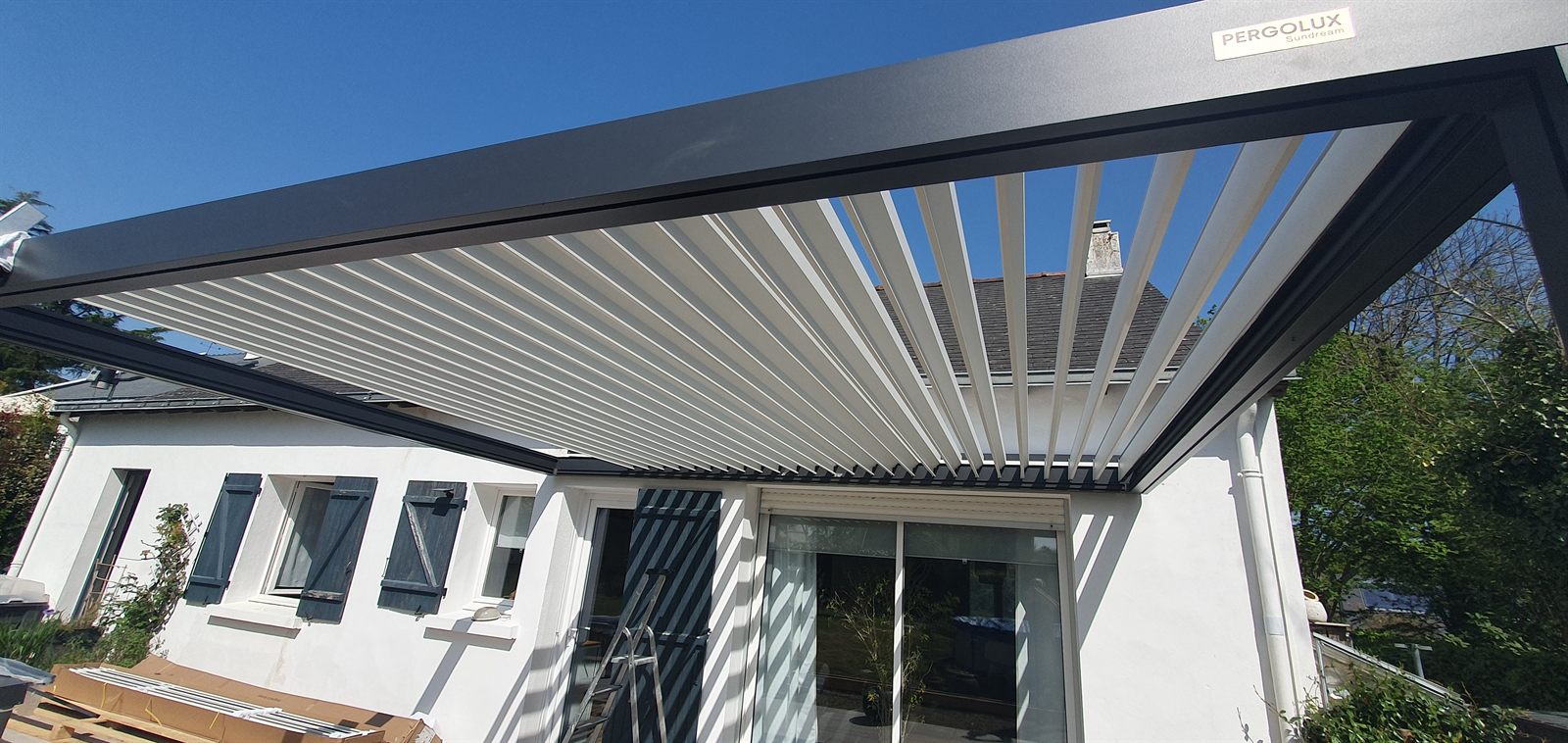

Gestion de la lumière : L'avantage du bioclimatique est de pouvoir jouer avec le soleil. Vous pouvez ouvrir les lames à la verticale pour laisser entrer un maximum de lumière dans la maison, créant de belles ombres graphiques sur la façade.

Protection et détente : En position fermée, le toit devient étanche et vous protège du soleil ou d'une averse passagère. Il ne vous reste plus qu'à installer votre salon de jardin et vos transats pour en profiter.
